白永平教授的演講第二課題為、BOPET,PE表/界面改性及增效研究主要圍繞以下幾個(gè)方面：

一、BOPET，PE薄膜改性原因

1.PET：強(qiáng)度高、挺度好、光學(xué)性能好等

2.PE：柔性好，透明，衛(wèi)生等

3.大部分應(yīng)用需要表面印刷，涂覆，復(fù)合

4.表面能低，結(jié)晶給以上應(yīng)用帶來(lái)困難，如掉色，殘膠等

5.需要通過(guò)改性提高表面能，方便印染，粘接

二、薄膜表面改性手段及特點(diǎn)

1.提高表面能的方法

本體改性：方法簡(jiǎn)便；性能改變（如共聚，軟化點(diǎn)下降；PET羧基封端，加快降解）

2.表面改性：基本保留本體性能（透明性，力學(xué)等）；表面性能衰減

目前表面改性應(yīng)用居多

3.BOPET，PE表面改性方法對(duì)比

預(yù)涂覆，電暈，表面接枝因其投資少，效率高，商業(yè)化廣泛

電暈應(yīng)用最廣泛，但效果衰減快，耐水、高溫、蒸煮能力差

1.電暈效果衰減原因分析

1）電暈效果衰減水中快于空氣中

2）電暈效果衰減是表面鏈段擴(kuò)散（水）；及松弛（空氣）造成。難以避免。

2.BOPET預(yù)涂覆

1）預(yù)涂覆種類(lèi)

溶劑型預(yù)涂覆（PU型）：效果佳，應(yīng)用廣泛；污染環(huán)境

乳液型預(yù)涂覆：環(huán)保；乳化劑親水，乳膠粒大，成膜有孔洞，水汽易進(jìn)入，耐水性有待提高。

三、BOPET乳液預(yù)涂覆表面改性

1.預(yù)涂覆乳液分子及乳膠粒設(shè)計(jì)思路

1）合成聚丙烯酸酯高分子乳化劑：消除乳化劑富集，減緩水汽侵蝕界面

2）合成聚丙烯酸酯微乳液聚合（10-80nm）：減小成膜孔洞，減緩水汽進(jìn)入

3）乳化劑HLB應(yīng)分布在12~16保證良好分散和穩(wěn)定

4）乳化劑與本體樹(shù)脂交聯(lián)：提高交聯(lián)度，減緩水汽進(jìn)入

2.乳液預(yù)涂覆鍍鋁膜效果

1）表面張力適合鍍鋁（>50mN/m）

2）沸水蒸煮耐受時(shí)間20min，明顯好于電暈處理薄膜

3）幾乎不改變BOPET其他性能（除表面摩擦系數(shù)略變高）

四、BOPET，PE薄膜UV表面接枝

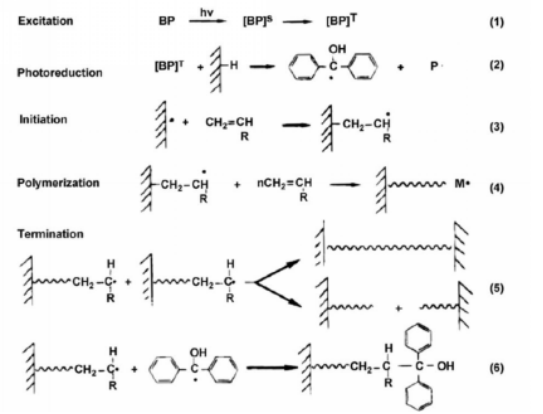

1.紫外光表面接枝改性原理

2.紫外光表面接枝難點(diǎn)

1）提高接枝率

2）減少自聚率

3）增加聚合度，避免衰減

3.解決方法

1）選擇奪氫型引發(fā)劑（如BP）

2）配合均聚阻聚劑（如馬爾氏鹽）

3）合適的單體搭配

4）半封閉型聚合過(guò)程（減弱氧阻聚)

五、BOPET仿生表面改性

1.自然界的啟示

1)貽貝可在現(xiàn)存任何表面良好附著（甚至表面能最低的PTFE），耐受海水考驗(yàn)

2)茶多酚可以在沸水中擁有很好的附著，不脫落

3)共同的結(jié)構(gòu)多酚類(lèi)片段或組成

4)研究已證明此分子片段可賦予膠黏劑極強(qiáng)的附著力

2.多巴胺表面處理效果

1)顯著提高親水性（接觸角從75度降至15度）

2)優(yōu)異的耐水煮能力，1小時(shí)接觸角酯上升4度

3)處理時(shí)間仍需要10分鐘左右

4)影響制品透明性和顏色

5)進(jìn)一步研制含多酚片段的化合物，解決顏色，透明性及處理時(shí)間問(wèn)題
